NHỮNG DIGRAM NÊN CÓ KHI KHẢO SÁT HIỆN TRẠNG

25/03/2025

Những Digram nên thể hiện khi khảo sát hiện trạng

NHỮNG DIAGRAM NÊN THỂ HIỆN KHI KHẢO SÁT HIỆN TRẠNG

----

Khảo sát hiện trạng là hoạt động nghiên cứu thực hiện ở giai đoạn đầu của quá trình thiết kế nhằm cung cấp thông tin cần thiết về khu đất trước khi bắt đầu tìm kiếm ý tưởng. Bài viết này sẽ trình bày tổng quan về một số diagram điển hình về phân tích khu đất xây dựng trong đồ án.

----

VỊ TRÍ - BỐI CẢNH KHU ĐẤT

Thể hiện nơi toạ lạc của khu đất trong khu vực, trong thành phố, hiện trạng các khu vực liền kề xung quanh; Có thể sử dụng Google map/ Google Earth để hỗ trợ

LUỒNG GIAO THÔNG CHÍNH

Thể hiện cách thức di chuyển của xe cộ, người đi bộ trên và xung quanh khu đất, các điểm dừng xe buýt, các lối tiếp cận khu đất; Có thể dự kiến việc phát trển giao thông trong tương lai

ÁNH SÁNG - HƯỚNG GIÓ

Thể hiện hướng nắng trong những thời điểm quan trọng như hạ chí và đông chí; hướng gió theo các mùa khác nhau.

Website hỗ trợ việc phân tích hướng nắng:

https://www.gaisma.com/en/

http://andrewmarsh.com/apps/staging/sunpath3d.html

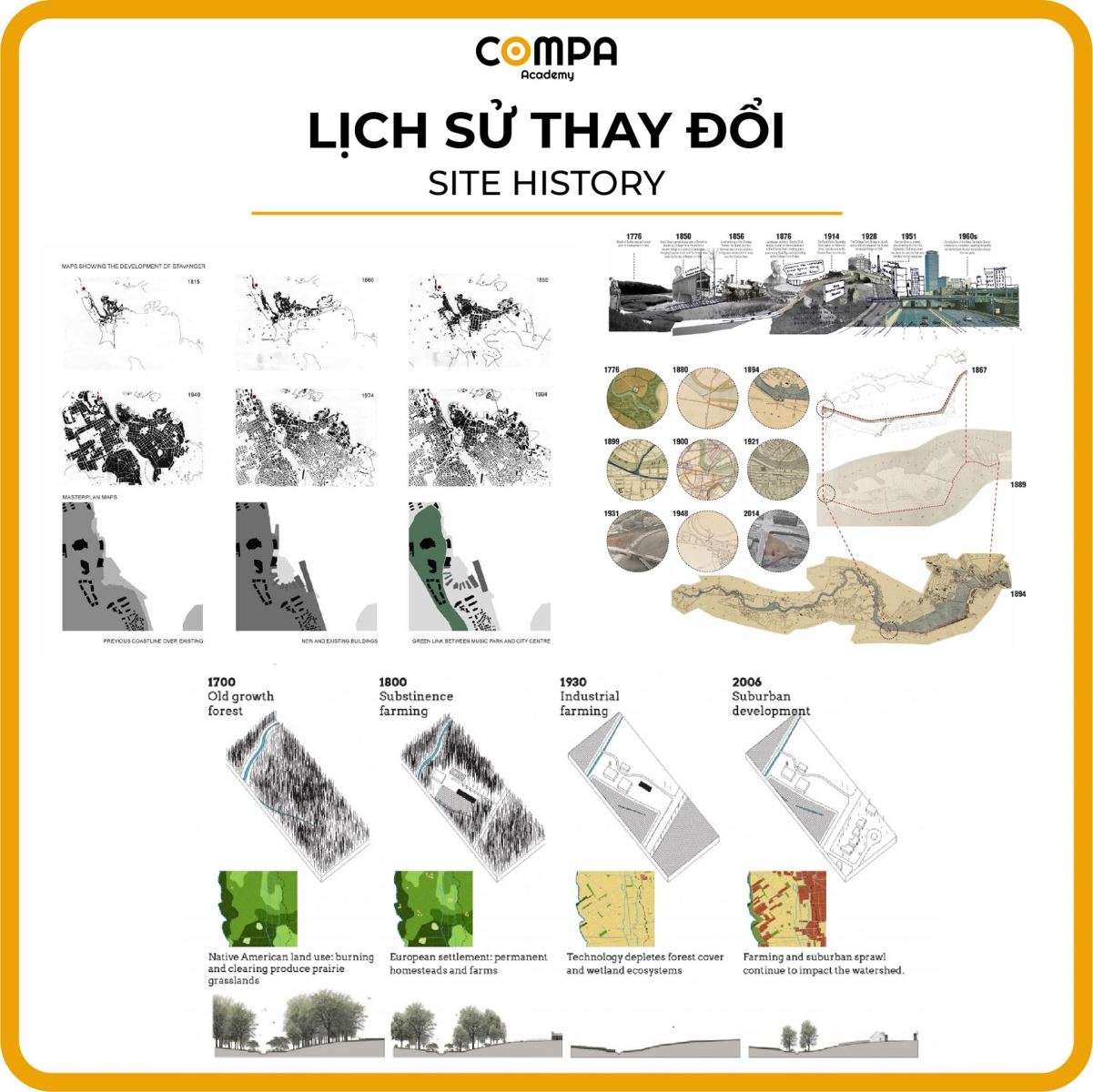

LỊCH SỬ CỦA KHU ĐẤT

Lịch sử của khu đất có thể làm rõ chi tiết hơn về việc khu đất từng được sử dụng lafm gì và hiện tại ra sao, từ đó có thể nhận thấy khu đất cần gì để kết nối với khu vực

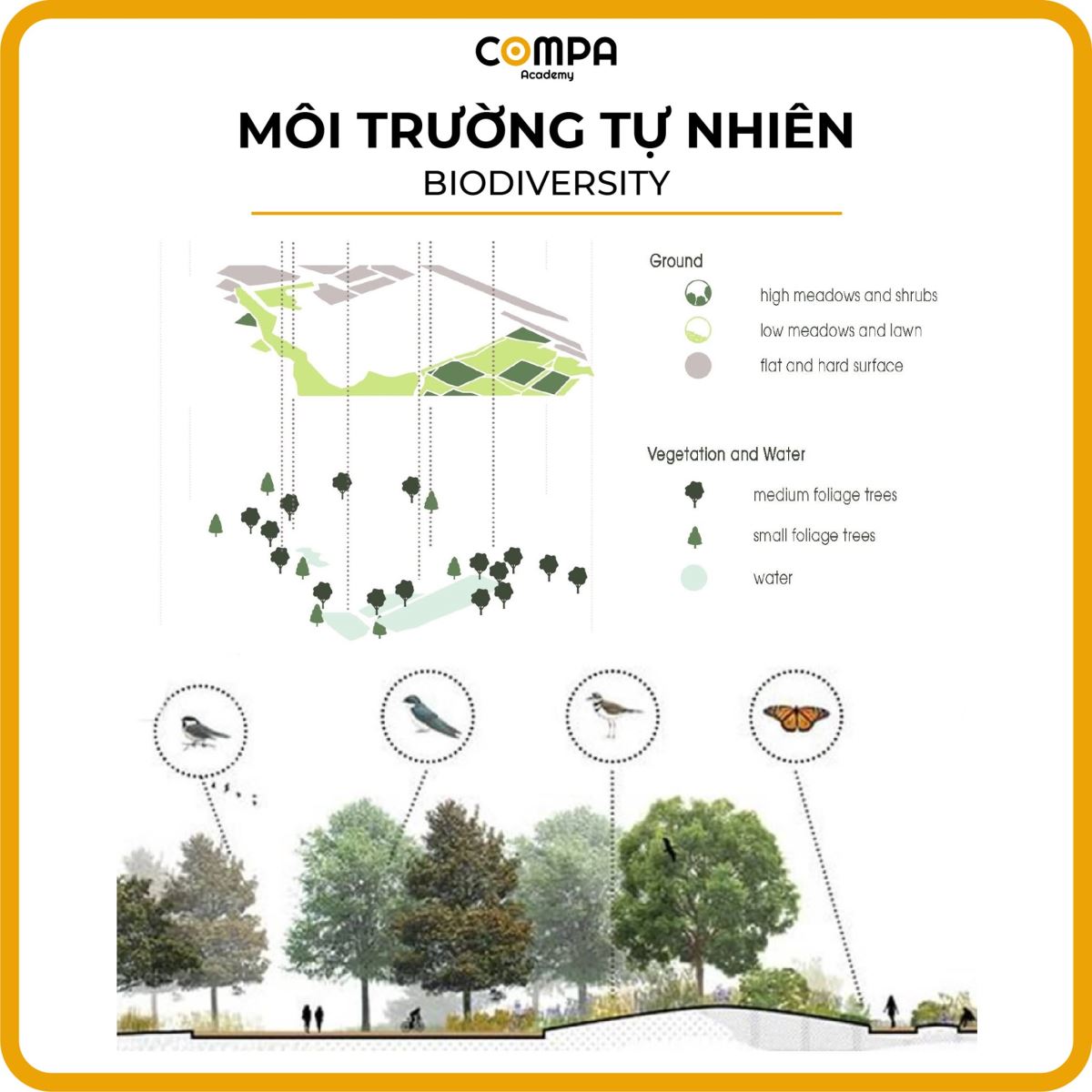

MÔI TRƯỜNG TỰ NHIÊN

Thể hiện những không gian xanh, sông/hồ và xem xét chúng có ảnh hưởng gì tới khu đất.

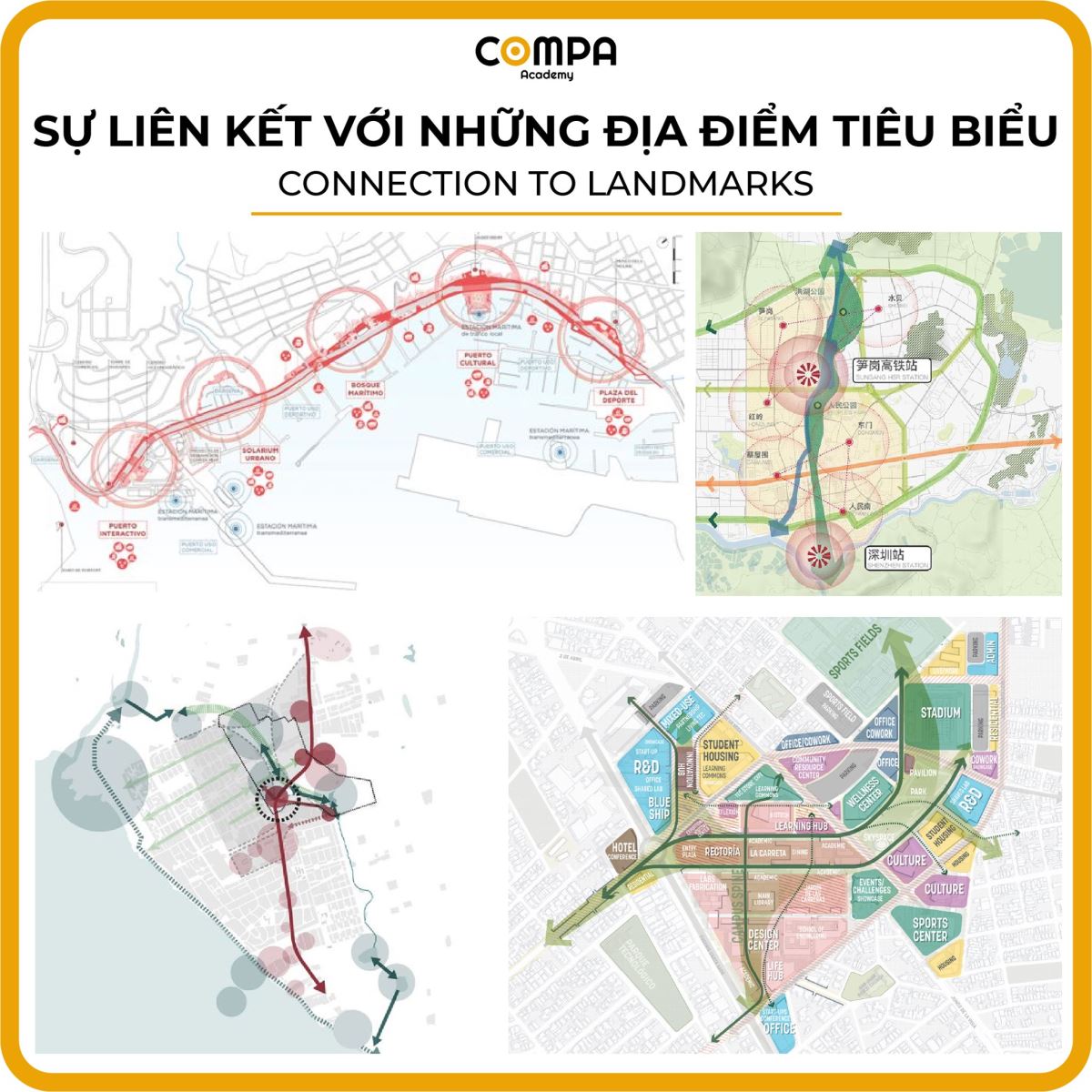

SỰ KẾT NỐI VỚI NHỮNG ĐỊA ĐIỂM TIÊU BIỂU

Thể hiện sự liên kết với những công trình, địa điểm quan trọng như trường học, bến xe, bãi đỗ xe, những địa điểm du lịch, lịch sử,...

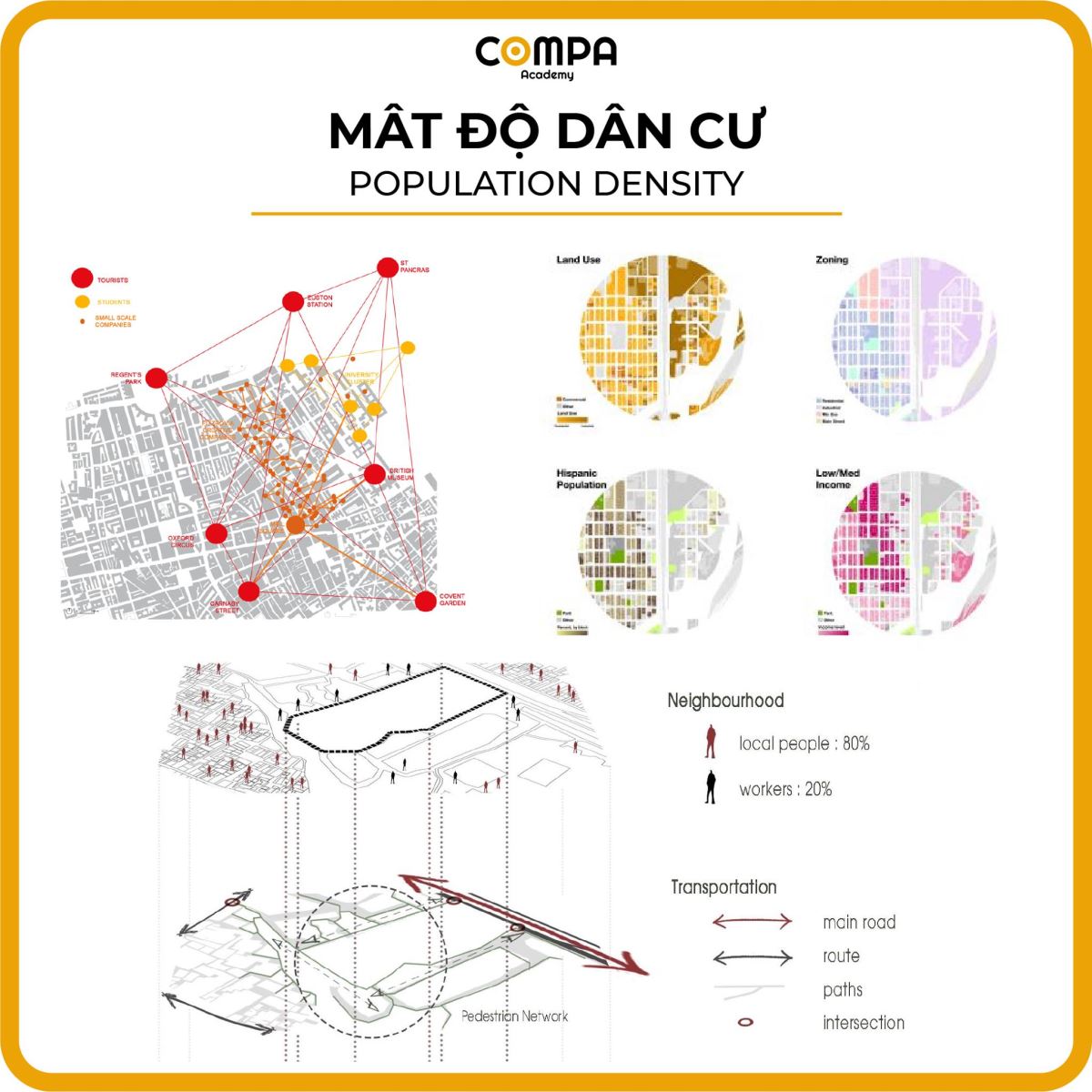

MẬT ĐỘ DÂN CƯ

Thể hiện sự tập trung của dân số, độ tuổi đặc điểm sắc tộc, việc làm, từ đó suy ra được các khía cạnh về văn hoá, hành vi và xã hội học của khu vực dân cư.

----

Những diagram kể có thể được thể hiện dễ dàng với công cụ Photoshop hoặc Illustrator, cũng có thể chỉ là những bản vẽ tay.
